產品名稱：控制柜 水泵控制箱 變頻控制柜

產品簡介：根據所控制水泵結構上的不同，電控柜可分為：潛水泵控制柜和清水泵控制柜。...

訂購熱線：021-36500200 / 13671663696

分享產品：

Q Q 咨詢 微信咨詢

使用環境的要求：

   安裝環境必須符合以下要求：

 1、海拔高度≤2000米；

2、環境溫度＜+40℃；

3、環境無爆炸危險的介質，無足以腐蝕金屬和破壞絕緣的潮濕氣體及塵埃，月平均最大濕度≤95%（25℃）；

4、垂直安裝斜度≤5°。

術語解釋：

 1、手動啟停：人工操作面板開關啟停設備。

 2、自動啟停：由系統傳感器（浮球，電接點壓力表等）或控制中心啟停設備。

 3、遠程啟停：易地開關（手動位）啟停設備。

 4、手動交替：由面板選泵開關選擇主用泵和備用泵。

 5、定時交替：適用于連續工作制，主泵、備泵按設定時間間隔交替輪換工作，使連續工作時間均分于主、備泵。

6、自動交替：適用于斷續工作制，主泵、備泵按設備的起停次數自動遞次交替，使各泵均勻運行。

7、備泵自設：當主用泵有故障時，備用泵自行設入運行。


電氣控制柜的選型指南：

根據所控制水泵結構上的不同，電控柜可分為：潛水泵控制柜和清水泵控制柜。由于潛污泵的電機裝在殼體里面，泵體長期潛在水中，為了更好的密封，WQ潛污泵只引出三根電機線，所以當需要降壓起動時，只能用自耦降壓或電子軟啟動方式，而且為了保護WQ水泵電機，控制柜除了過載、缺相、短路保護以外一般都設有漏水保護和電機定子繞組超熱保護。由于清水泵的電機接線箱在外面，根據需要可以采用Y-△降壓起動，也可以采用自耦降壓起動或電子軟啟動方式，保護方式一般是過載、缺相、短路保護。

   A、確定控制柜所控制的水泵臺數：

      單控用“1”表示；   一控二（一用一備）用“2”表示；

      一控三（兩用一備）用“3表示”；   一控四（三用一備）用“4”表示；

    B、一控二（一用一備）、一控三（二用一備）、一控四（三用一備）型按主用泵和備用泵運行方式的不同，分別冠以：H、As、Ac，其中H為手動交替；As為定時交替；Ac為自動交替。

    C、后面加上單泵功率數值：

       如果是Y-△降壓起動方式，則在功率數前插入JY特征字；是自耦降壓起動方式，則在功率數前插入JY(Z)特征字；是電子軟起動方式，則在功率數前插入R/□特征字（“□”表示控制柜的帶電子軟啟動器的臺數）；如果在功率數值前未標清任何起動方式特征字，則表明為直接啟動方式。

例如：

CXK-2AcN-5.5:   意為單泵功率5.5kw一用一備，主、備泵運行方式為自動交替，采用直接起動通用型（液位、壓力或循環系統等）電控箱。

CXK-2AcB-JY(Z)-18.5:意為單泵功率18.5kw一用一備，主、備泵運行方式為自動交替，采用自耦降壓起動潛污泵專用控制柜。

CXK-3X-R/3-75:意為單泵功率75kw二用一備，采用電子軟啟動（三只軟啟動器）消防、噴淋泵專用型控制柜。

注：1、對于通用型N（液位、壓力、循環系統控制）以及潛污泵專用型B系列，最后還要確定啟停模式特征字

    2、通用型（N型）啟停模式特征字確定方法

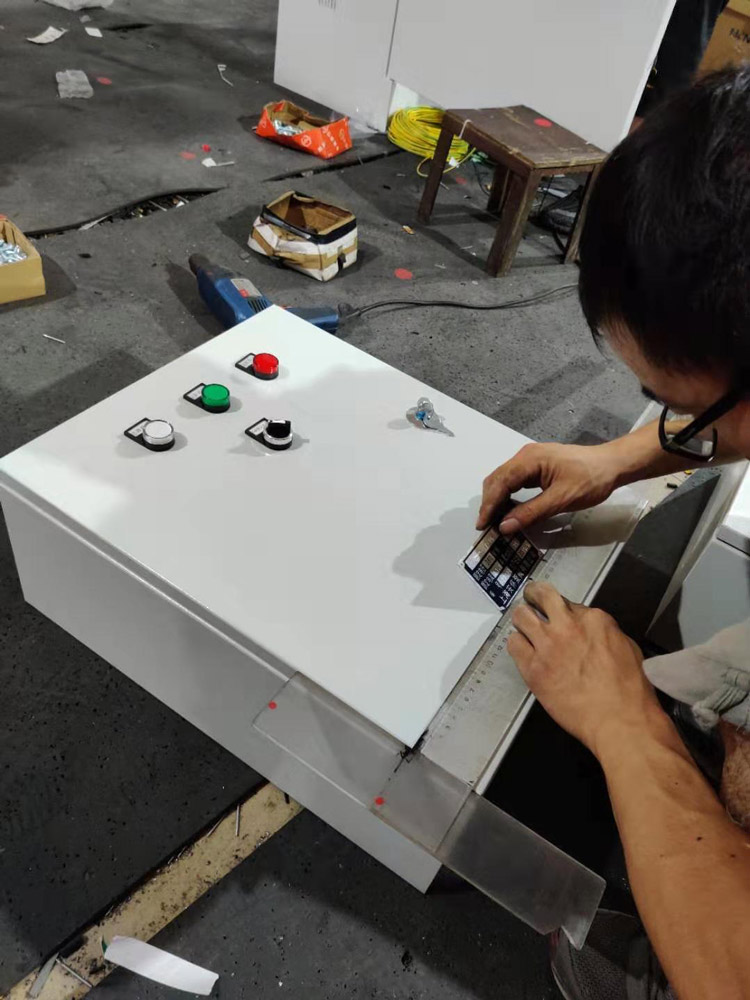

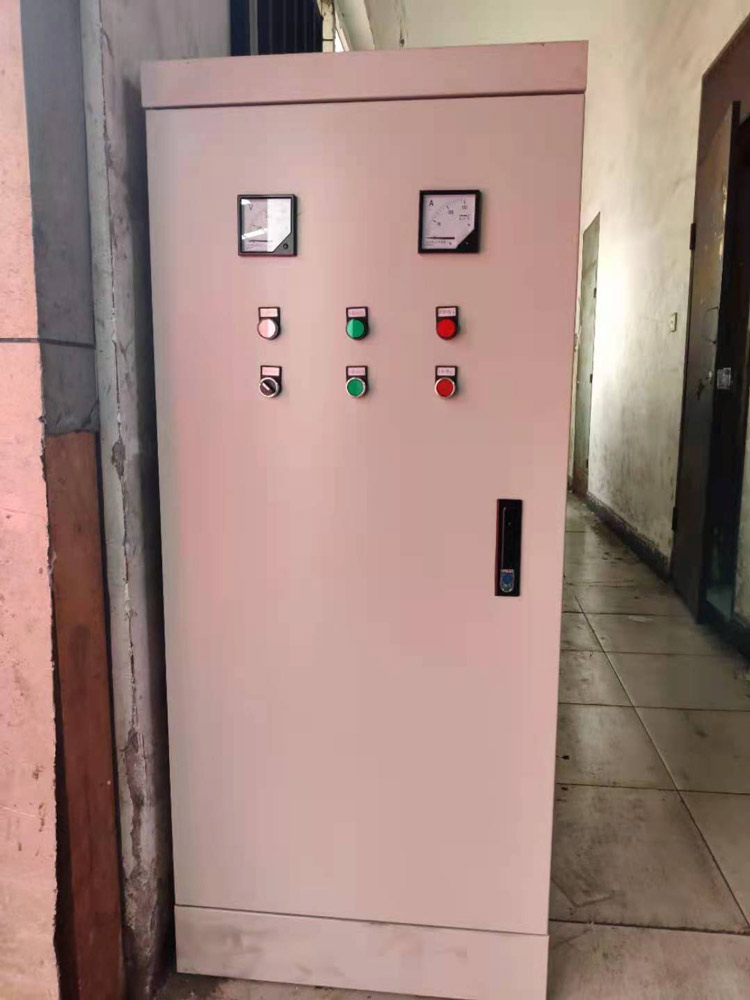

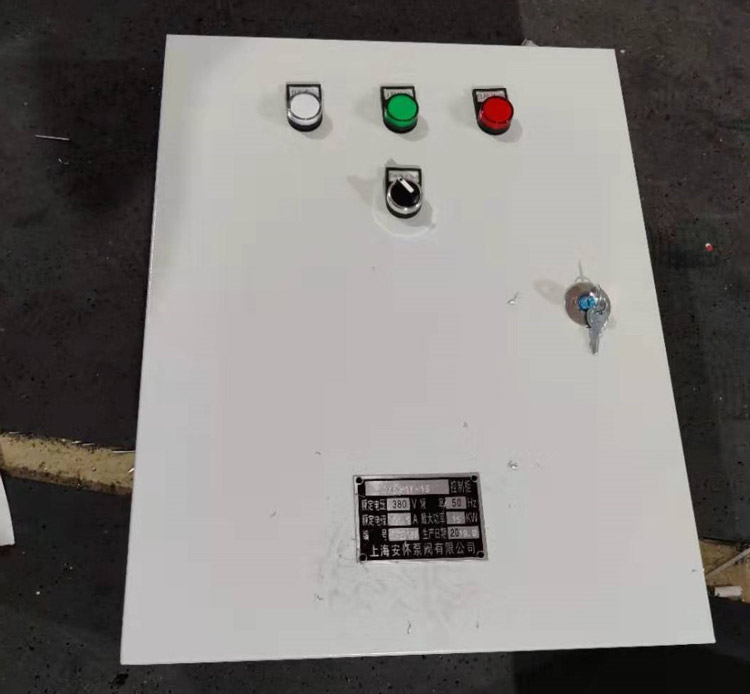

產品展示：
