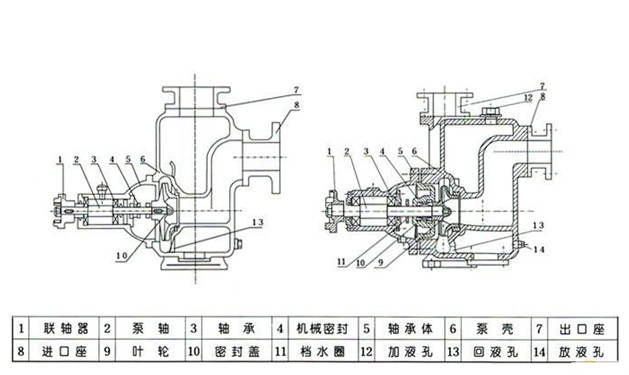

ZW自吸排污泵結構：
ZW自吸泵是要是由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成.
ZW自吸排污泵工作原理：
泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體，當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵體，使泵內形成一定的真空度，達到自吸的作用。

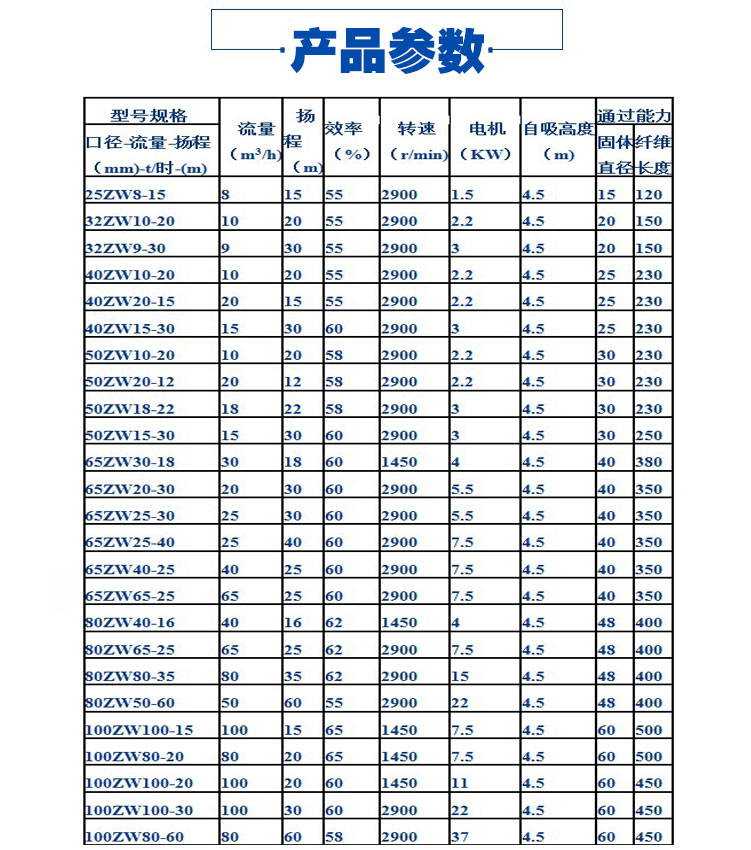

ZW自吸排污泵型號意義：
例如：100ZW80-20
100-進口直徑（mm ）
ZW-自吸式無堵塞排污泵
80-額定流量（m3/h）
20-額定揚程
ZW自吸排污泵常見故障及排除：
|
故障 |
原因 |
排除方法 |
|
水泵不出水 |
1、泵體內未加儲液或儲液不足 2、吸入管路漏氣 3、轉速太低 4、吸程太高或吸入管路太長 5、機械密封泄漏過大 6、吸入管路氣體不能從口排出 |
1、加足儲液 2、檢查并排出管路漏氣現象 3、調整轉速 4、降低吸程或縮短吸入管路 5、修理或更換 6、使之排出 |
|
雜音和振動較大 |
1、地腳不穩 2、泵軸彎曲 3、氣蝕現象 4、軸承磨損嚴重 5、進口管路內有雜物 6、泵與電動機兩者主軸不同心 |
1、加固 2、更換或校正 3、調整工況 4、更換 5、清水雜物 6、調整同軸度 |
|
出水量不足 |
1、葉輪流道與吸入管被堵塞 2、葉輪或葉輪密封磨損嚴重 3、功率不足或轉速太低 |
1、排除堵塞物 2、更換扣環 3、加足功率、調至額定轉速 |
|
軸功率消耗過大 |
1、流量過大 2、轉速太高 3、泵軸彎曲或葉輪卡碰 4、泵內流道堵塞或被卡住 |
1、升高出口壓力 2、適當降低 3、更換或校正 4、排除堵塞物 |
