產品名稱：YHCB齒輪泵 防爆齒輪油泵

產品簡介：YHCB齒輪泵適用于輸送粘度在5-1500cst的液體.如:汽油、煤油、柴油及機械潤滑油，是油槽汽車和石油部門的泵種。...

訂購熱線：021-36500200 / 13671663696

分享產品：

Q Q 咨詢 微信咨詢

齒輪油泵性能參數

齒輪油泵的工作原理

    一對相嚙合的齒輪安裝于殼體內部，齒輪兩端面靠前后蓋密封。齒輪把殼體內部分成左右兩個互不相通的A腔和B腔，在殼體上開有兩孔分別和A腔、B腔相通。當齒輪按圖示方向旋轉時，在A腔，由于一對牙齒脫開，使該腔容積逐漸增大，形成局部真空，油箱中的油液在外界大氣壓力作用下。經油管，殼體進入A腔，該腔為吸入腔。吸入到A腔齒間的油液在密封的工作空間中，隨齒輪傳動，沿殼內壁帶入到B腔。在B腔填滿油液的齒間，由于牙齒嚙合，使該腔的容積逐漸減小。把齒間的油液擠壓出去，此腔就是壓油腔。當齒輪不斷地旋轉，則A，B兩腔不斷地吸油和排油，這就是齒輪泵的工作原理。

油泵的安裝

1 油泵安裝前，應檢查泵和電機在運輸中是否受損，或因防塵蓋丟失破裂而使污物進入泵腔內等。

2 油泵和電機裝在底板上，用起重機起吊時，吊繩一定要掉在底板下的吊環中。單吊泵頭時一定要吊在進出口的法蘭管道下，使泵油不承受外力。

3 油泵安裝應選擇在干燥和明亮的場所，以便于管理人員能察看油泵在運轉時的情況。如果油泵必靠近墻壁裝置，則必須預留空地。便于拆卸檢修，不要將蹦裝在潮濕和日曬、風吹雨打的場所。如果安裝場所有受淹的可能，則油泵安裝的高程須位于最高水位以上。

4 油泵應固定在牢固的地基上。以免產生管道松動及振動，并用螺栓緊固以免底板變形。如單獨泵頭安裝在機械上，必須選擇放在振動小的地方。

5 安裝進出管之前必須用煤油沖洗管道內壁，不允許有雜物，特別是摩擦物質遺留在管道中，如果這類物質進入泵體，齒輪將被損壞。泵的進出管徑尺寸不應小于泵進出口徑尺寸，進油管應采用稍大的管徑，進油管越短越好，彎頭應采用彎曲半徑比較大的，管道的閥門應采用閘門以減少阻力。

6 油泵無需安裝底閥。但因底閥的阻力很大，建議在進油管入口處安裝金屬濾網，以防止雜物進入泵體內，濾油網的有效面積應大于管道管徑面積的二倍，進油管道吸油口處應切成 45℃斜角。

7 泵體和電機軸應安裝同心，如安裝同心度不好，轉時就有可能將聯軸器損壞。

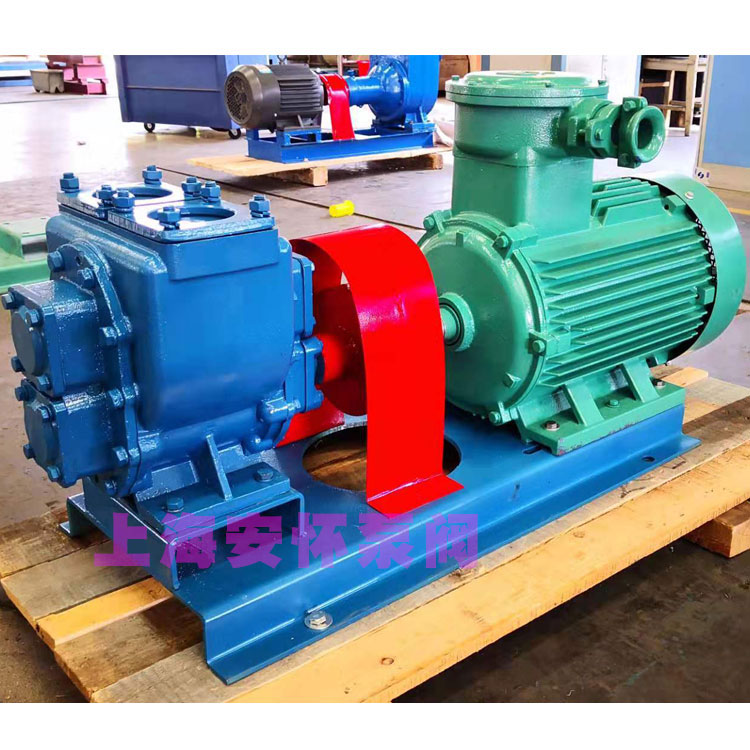

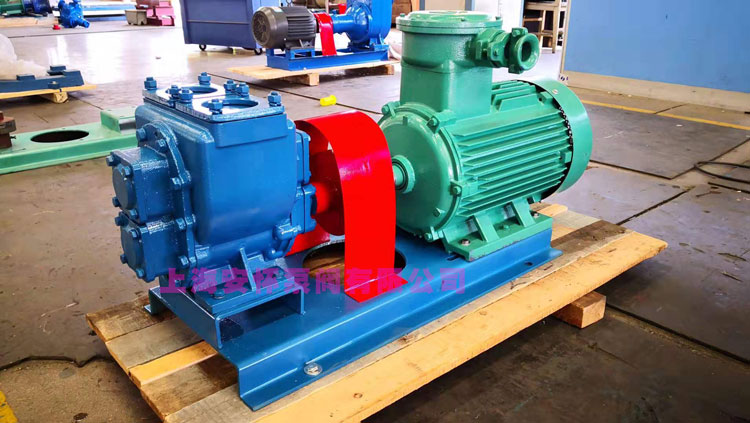

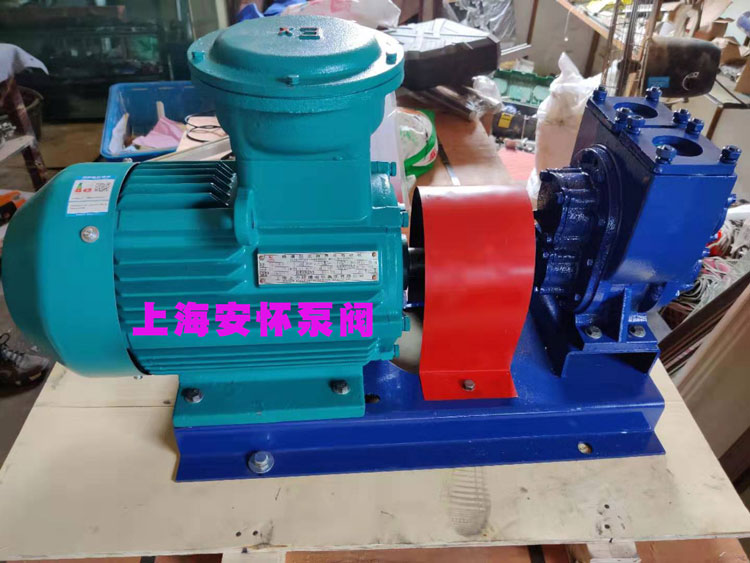

產品實物圖
